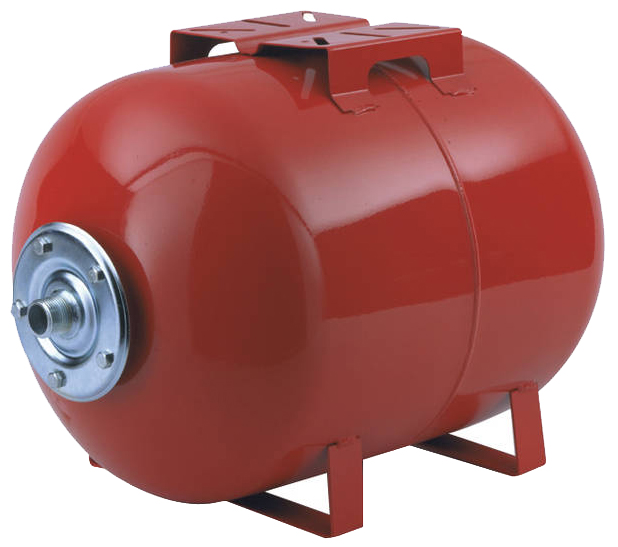

Salmson RESERVOIR A VESSIERESERV-20L-13B-VT-V-INOX

Applications
Expansion
Maintien sous pression de circuits soumis à variations de température par compensation de la dilatation d’eau :
• Pour circuits fermés de chauffage central, de réfrigération et de conditionnement d’air.

Surpression
• A maintien de pression
Avec réservoir de petite capacité, maintenant la pression dans l’installation lorsqu’aucun débit n’est sollicité et protégeant les organes de commande contre les variations de pression et de dilatation
• Classique
Avec réservoir de grande capacité à réserve d’eau utile importante, couvrant les faibles débits demandés sur le réseau

Avantages
• Vases fermés supprimant tous risques d’évaporation et de gel
• Réserve d’eau utile importante évitant les démarrages trop fréquents des pompes
• Installation rapide et facile

Conception
• Vase fermé, horizontal ou vertical
• La vessie ou la membrane assure la séparation totale entre l’eau et l’air
• Elle est protégée par un filtre crépine
• L’enveloppe du réservoir (interne et externe) est revêtue d’une peinture anti-corrosion
• Les réservoirs de 2 à 24 litres sont à montage direct sur tuyauterie ; les autres modèles sont à poser au sol
• Les réservoirs sont conformes à la directive Européenne (PED 97/23/CE)
• Les réservoirs à vessie sont certifiés ACS (eau potable)

Principes de fonctionnement du réservoir à membrane
• Avant mise en température, la pression à l’intérieur du vase équilibre la pression statique de l’installation
• L’azote occupe entièrement le volume du vase. La membrane reste plaquée contre la paroi
• Pendant la mise en température, le volume d’eau dans le circuit augmente sous l’effet de la dilatation et comprime la membrane. Le volume d’azote diminue et la pression dans l’installation augmente
• Après la mise en température, la pression finale avoisine la pression de tarage de la soupape de sécurité
• A l’arrêt de la chaudière, l’eau du circuit se refroidit et la pression dans l’installation diminue. L’eau contenue dans le vase retourne dans le réseau pour rétablir la pression, et le volume d’eau
• Dans les installations de réfrigération et de conditionnement d’air :
- Au refroidissement du réseau, le volume de l’eau diminue; le vase d’expansion renvoit l’eau dans le circuit pour maintenir la pression
- A l’arrêt, l’eau à température ambiante se dilate, le volume d’eau dilaté pénètre dans le vase et comprime la membrane

Caractéristiques techniques
• Volume maxi : 2000 litres
