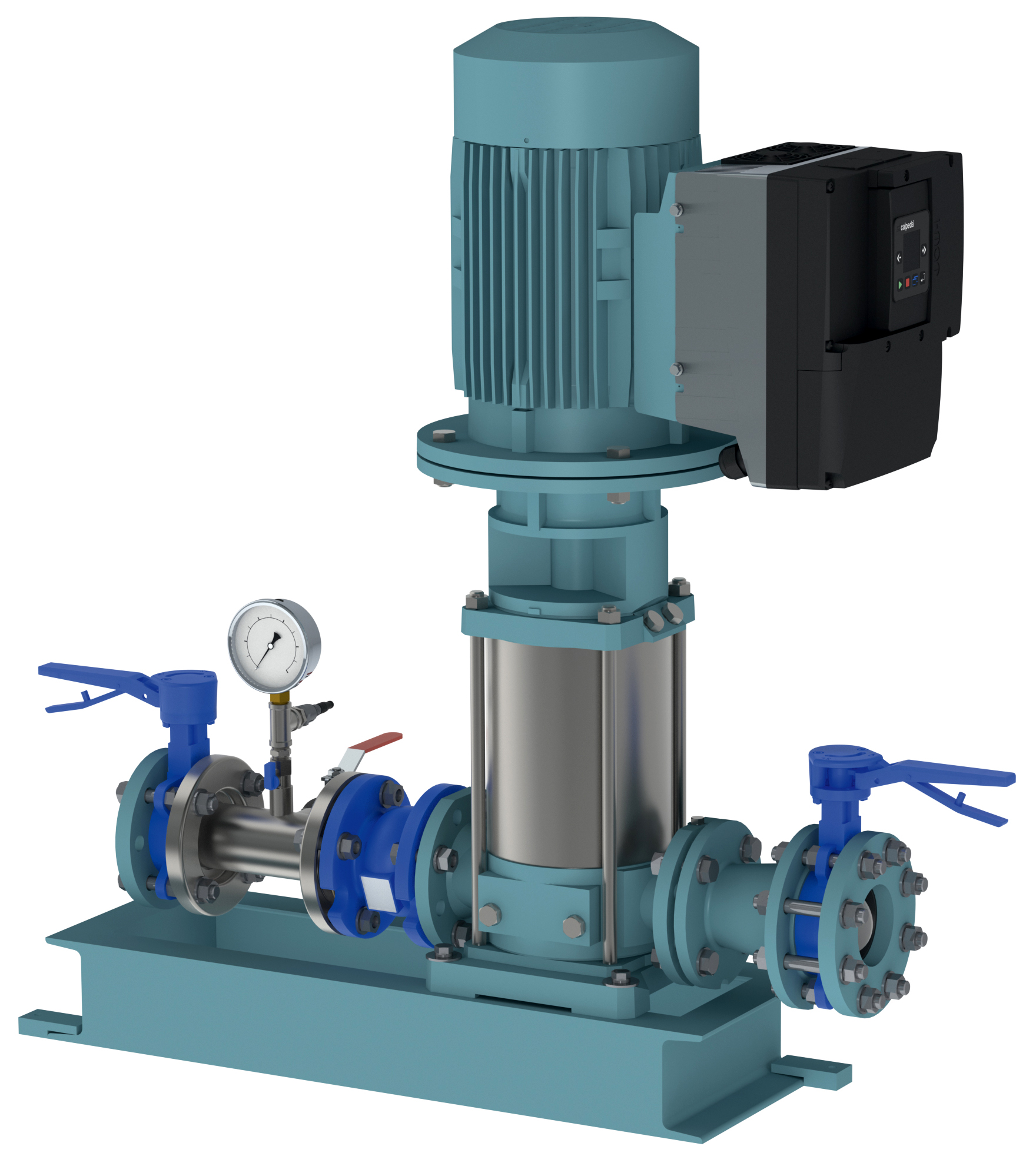

Groupe de surpression 1 pompe à vitesse variable
Calpeda S10 IMAT MXV

Présentation
• Surpresseur 1 pompe à vitesse variable - 1 pompe MXV + 1 IMAT
• A pression constante, le débit s’ajuste en fonction de la demande d’eau

Applications
• Surpresseur 1 pompe à vitesse variable pour la distribution d’eau et le maintien de pression des réseaux domestiques, collectifs, agricoles, industriels... à partir d’une réserve ou d’un réseau existant

Avantages
• Ensemble compact
• Livré testé et préréglé, prêt à l’emploi
• Montage rapide
• Fixation de l’ensemble au sol par le châssis
• Entretien réduit

Conception
• 1 pompe tout inox série MXV (400 Volts triphasée)
• 1 système compact à variation de vitesse type IMAT : tension d’entrée 400V triphasée, tension de sortie 400V triphasée, sécurité manque d’eau intégrée (basse pression)
• 1 transmetteur de pression 0-10 ou 0-16 bars / 4-20 mA selon modèle
• 1 réservoir à diaphragme* :
- MXV25-... 1 x PWB 8L (10, 16 ou 25 bars selon modèle)
- MXV32-... 1 x PWB 18L (10, 16 ou 25 bars selon modèle)
- MXV40-... 1 x PEB 24LX (10, 16 ou 25 bars selon modèle)
- MXV50-... 1 x PWB 35LX (10, 16 ou 25 bars selon modèle)
• 1 manomètre en inox Ø 63
• 1 vanne union d’isolement à l’aspiration
• 1 raccord union en inox au refoulement
• 1 clapet en inox au refoulement
• 1 vanne d’isolement au refoulement
• 1 vanne à purge d’isolement sous le réservoir
• 1 châssis en inox
Réservoir à regonfler sur site (Pression de gonflage = 2/3 de la pression de consigne)
Ensemble livré monté, testé et préréglé (à valider sur site)

Caractéristiques techniques
• Pression de service max : 25 bars
• Température du liquide max : -15°C à + 120°C
• Hauteur max (HMT) : 267 m
• Débit max : 28 m3/h
