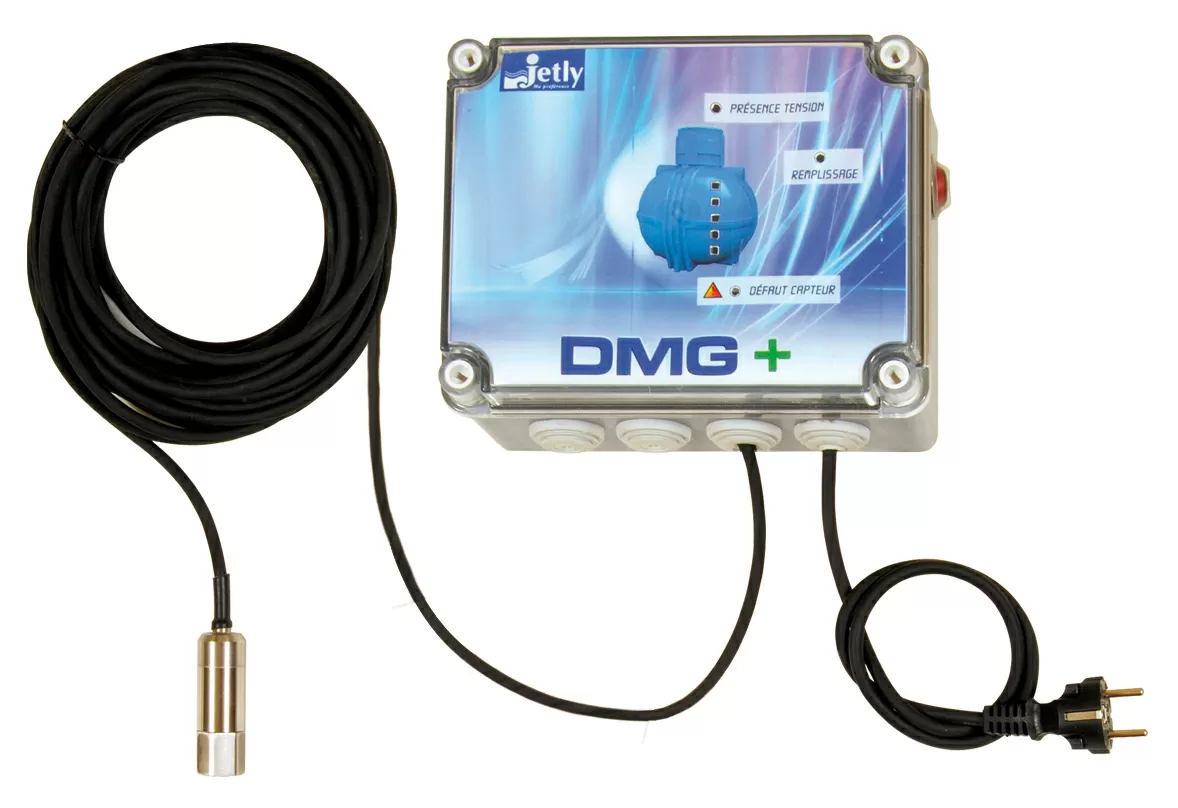

Coffret électrique pour récupérateur d'eau de pluie
Jetly DMG+ avec 20 mètres de câble (471476)

Présentation
• Le coffret DMG+ permet le maintien d'un niveau d'eau permanent dans une cuve
• Ce niveau, à partir duquel est déclenché le remplissage, est déterminé par un capteur de pression

Conception
• Le coffret DMG+ doit être associé à une électrovanne 2 voies qui, à l'ouverture, déclenche le remplissage de la cuve à partir du réseau public
• Un tel dispositif permet de maintenir un niveau d'eau suffisant dans une cuve de récupération d'eau de pluie pour assurer une continuité de service de l'installation (arrosage, lavage de voiture, alimentation des toilettes ou du lave-linge).
• Il est paramétrable et s’adapte à tout type de cuve (avec une hauteur maxi de 5 mètres)
• Coffret étanche équivalent IP 55 avec couvercle transparent, équipé d'entrées étanches
• Alimentation 230 V monophasé
• Contrôle du niveau par un capteur de pression : lecture du niveau par 5 voyants

Sorties
• 24 V alternatif 15 VA disponible pour alimentation électrovanne ; sur contact sec
• Livré avec capteur de pression et 20 ou 40 mètres de câble
• Transformateur double isolation conforme à la norme EN 60742
• Protection par fusibles des circuits primaire et 24 V alternatif
• Visualisation présence tension, remplissage, niveau d’eau cuve, défaut capteur

Interrupteur Marche - Arrêt
• Cordon alimentation 0,75 mètre + prise normalisée avec terre
• 2 versions : code 471475 (20 mètres de câble) et code 471477 (40 mètres de câble)

Fonctionnement
• Le DMG+ indique le niveau d’eau dans la cuve au moyen de 5 voyants (4 vert, 1 jaune)
• Lorsque le niveau d’eau est bas (voyant jaune clignotant), le DMG+ commande l’électrovanne (voyant remplissage allumé) pour compléter le niveau d’eau dans la cuve, afin d’éviter le désamorçage de la pompe
• Il est possible de limiter la durée de remplissage à 15 minutes. Pour cela, positionner le commutateur Sécurité sur 15 min
• En cas d'anomalie, cette sécurité provoque un arrêt du remplissage et génère une signalisation spécifique : voyant jaune clignotant
• Ce voyant rouge indique une anomalie au niveau du capteur de pression : vérifier son bon raccordement ou le changer si défectueux

Raccordement
• Le coffret DMG+ se raccorde en aval d'une protection différentielle en conformité avec les normes en vigueur
  Le capteur est placé au fond de la cuve au-dessus du niveau d’aspiration de la pompe (en règle générale 40 cm au-dessus du niveau de la cuve)
• Le DMG+ se paramètre par rapport aux dimensions de la cuve

Caractéristiques techniques
• Encombrement (mm) : 175 x 125 x 75
• Poids : 0,9 kg
• Tension : Mono
• Intensité max : 3 Amp
