Station de relevage enterrable pour habitation individuelle
Pedrollo SAR 500

Présentation
• Station de relevage enterrable pour habitation individuelle pour le relevage d'eaux claires domestiques en sortie de filtre à sable
• Conforme à la norme européenne EN 12050-2

Applications
• Relevage des eaux usées domestiques en sortie de filtre à sable (hors WC)

Conception

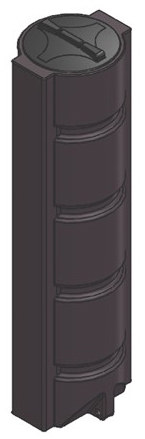

• Cuve en polyéthylène haute densité (H.2000-D.500 mm, soit un volume total de 400 litres)
• Cuve à enterrer (sous espaces verts) avec anneaux d’ancrage
• Couvercle diam. extérieur : 470 mm
• Fil d’eau d’arrivée (FEA) non défini (à percer, joint nitrile pour PVC 100 fourni, prévoir scie cloche diam. 108mm)
• Sortie de cuve avec raccord 33/42M (percée H 400 mm du sommet)
• Sortie du câble électrique avec 1 presse étoupe latéral, monté sur la cuve
• Ventilation non installée (à percer, joint nitrile pour PVC 50 fourni, prévoir scie cloche diam. 54mm)

SAR 500 :
• 1 vide-caves TOP1 ou TOP2 VORTEX en technopolymère ou RXm2/20 en inox MONO 220÷240V (50 Hz) avec flotteur et câble lg. 10 m (passage 10 mm pour TOP1 ou 20 mm pour RXV ou 25 mm pour TOP VX)
• Montage sans pied d’assise, avec raccord union pvc démontable sur vanne
• Tuyauterie de refoulement en PVC 40
• Clapet PVC à boule 33/42
• Une corde nylon de soutien diam. 8mm, lg. 2 m

Caractéristiques techniques
• Version : A enterrer
• Volume de la cuve : 400 litres
• Hauteur max (HMT) : 7 m
• Débit max : 10,8 m3/h
