Station de relevage pour drainage des eaux usées

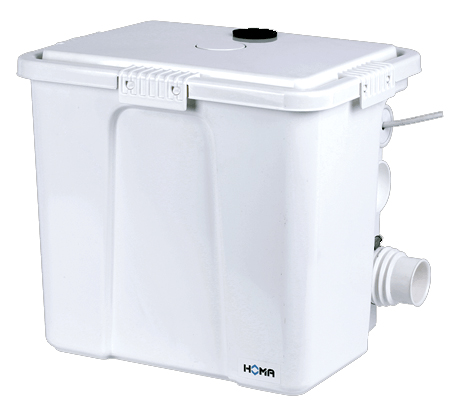

Homa SAN.IQ PLUS CH140 WA (9804171)

Présentation
• Station de relevage pour drainage eaux usées chimiquement agressives des ménages avec récipient collecteur de surface

Applications
• Pompe les eaux domestiques polluées chimiquement agressives telles que l‘eau salée (jusqu‘à 15 %) provenant d‘installations de déminéralisation, le condensat provenant de calorifères

Avantages
• Le San.iQ plus est la solution idéale et rentable pour l‘évacuation de trois unités au maximum
• Lors de l‘atteinte d‘un niveau d‘eau déterminé dans le réservoir, la pompe à moteur submersible intégrée s‘amorce automatiquement et pompe le liquide jusqu‘à la prochaine canalisation ou jusqu‘au collecteur suivant. Un diamètre de 40 mm suffit déjà pour la conduite de refoulement. Ceci représente moins d‘efforts, y compris pour une installation ultérieure, p. ex. dans d‘anciens bâtiments
• La construction compacte permet une installation directement sous le lavabo avec un encombrement minimal

Conception
Station de relevage d‘eaux polluées prête à raccorder constituée :
• D‘un réservoir collecteur: réservoir en matière synthétique imputrescible, étanche aux gaz et aux odeurs, volume : 27 litres. Amenée en partie haute Ø 40 mm. 4 amenées latérales Ø 50 mm. Raccord pour conduite de refoulement Ø 40 mm (DN32) avec clapet antiretour intégré - à monter au choix à gauche ou à droite. Orifices de ventilation et de purge d‘air avec filtre à charbon actif
• Pompes/moteurs : Pompe centrifuge monocellulaire en acier inoxydable avec enveloppe de refroidissement. Protection du moteur par surveillance de la température. Classe d‘isolement F. Indice de protection IP 68. Rotor multilames ouvert, passage libre de Ø 10 mm. Combinaison d‘une bague d‘étanchéité et d‘une garniture mécanique d‘étanchéité en SiC. Arbre moteur et carcasse moteur en acier inoxydable très résistant
• Commande de niveau: Commande de niveau/interrupteur à flotteur en fonction du niveau d‘eau. Flotteurs spéciaux pour les hauteurs de commutation voir accessoires

Caractéristiques techniques
• DIN EN 12050-2 : conformité et construction contrôlées et surveillées par LGA
• Liquides pompés : Eaux polluées chimiquement agressives et eaux domestiques polluées
• Volume de la cuve : 27 litres
• Hauteur max (HMT) : 7 m
• Débit max : 6,5 m3/h
