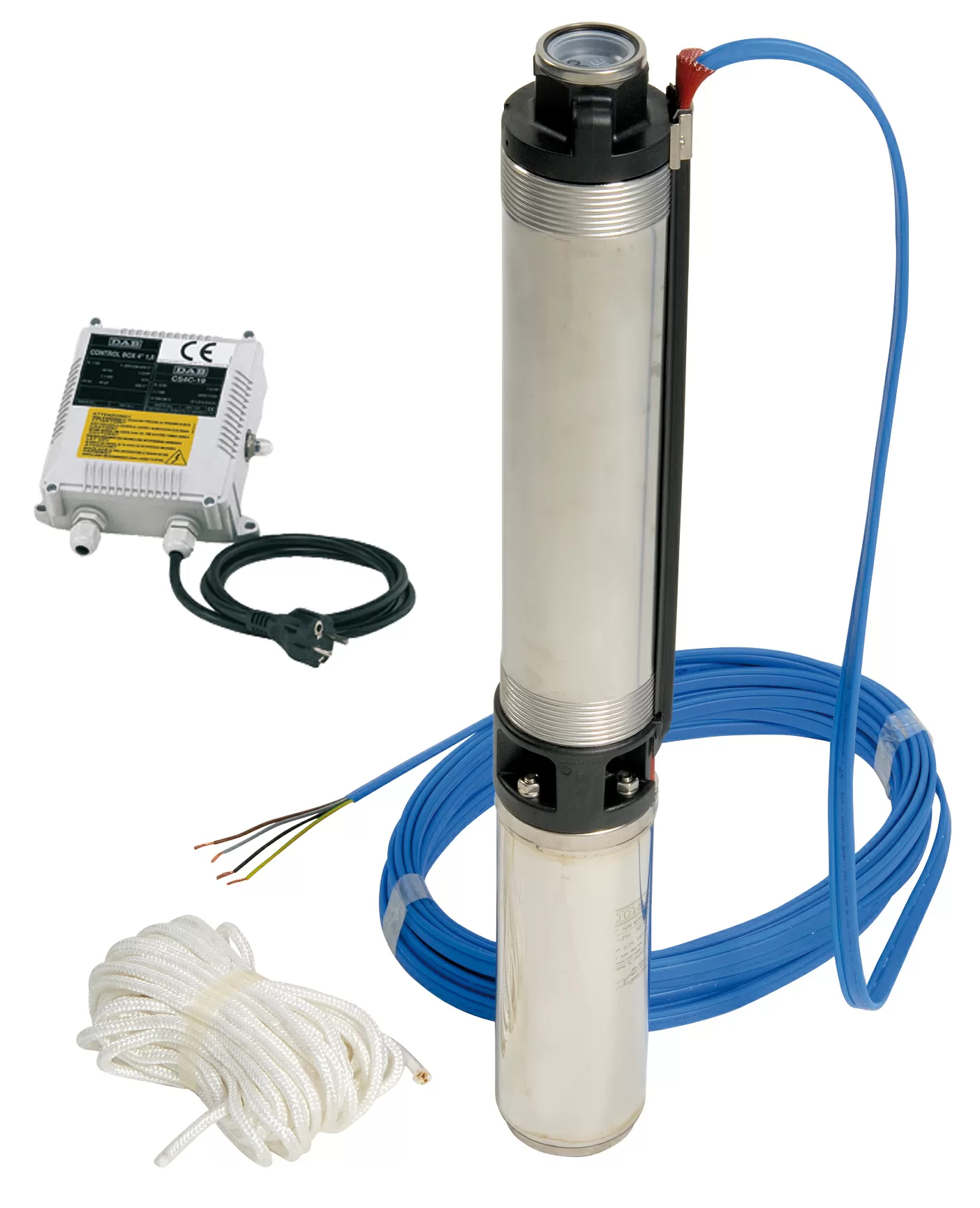

Kit de forage, pompe immergée
Jetly DCS4 + MICRO DSE

Présentation
• Pompes immergées pour forages 4" ou plus, offrant un choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et d'arrosage
• Construction partie hydraulique de type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère
• Chemise, arbre avec manchon d'accouplement, paliers et arasements de roues, et visserie en acier inox
• Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant
• Guides paliers en matière synthétique autolubrifiés par le liquide pompé
• Bride de raccordement avec crépine incorporé en technopolymère
• Corps de pompe supérieur en technopolymère avec clapet antiretour incorporé en résine
• Couvre-câble en matériau synthétique
• Pompes conformes aux directives communautaires ()
• Construction moteur électrique de type submersible, asynchrone à 2 pôles, de marque dab
• Entièrement en acier inox aisi 304
• Rotor en cage d'écureuil, supporté par un palier/butée autocentré (type Kingsbury) conçu pour accepter des charges axiales
• Le stator est inséré dans une enveloppe hermétique en acier inox
• La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur
• Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur
• Condensateur et protection thermique sont situés dans le coffret de commande fourni en version monophasée
• Protection à prévoir par l'utilisateur en version triphasée, selon normes en vigueur
• Accouplement moteur type nema - 4"
• Vitesse de circulation de l'eau autour du moteur pour son refroidissement : mini 0,2 m/s
• Pour tous forages de Ø supérieur à 110 mm, prévoir chemise de refroidissement
• Nombre de démarrages horaires : maxi 20
• Indice de protection : iP 68
• Classe d'isolement : b Tension de série : mono 230 V/50 hz
• Triphasé 400 V/50 hz

Caractéristiques techniques
• Plage de température du liquidepompé : de 0°c à + 30°c
• Installation : dans puits, forage 4" ou plus, bassins, citernes, en position verticale
• Nombrede démarrages/horaire : maxi 20
• Câble d’alimentation et corde nylon fournis : 15 m avec dcs4 b-8 et 12, dcs4 c-6 et 9, dcs4 d-6 et 8 (section câble : 4 x 1,5 mm2),
30 m avec dcs4 b-16, dcs4 c-13, dcs4 d-13 (section câble : 4 x 1,5 mm2),
40 m avec dcs4 b-24, dcs4 c-19 (section câble : 4 x 2,5 mm2)
• Accessoires à prévoir : - dispositifs de surveillance de niveau : micro dsn mono ou Tri avec électrode, micro dse mono sans électrode
• Jonction étanche en cas de prolongation du câble électrique
• Section câble d'alimentation électrique à prévoir en fonction de l’ampérage de la pompe et de la longueur de câble
• Hauteur max (HMT) : 49,5 m
• Débit max : 4,2 m3/h
