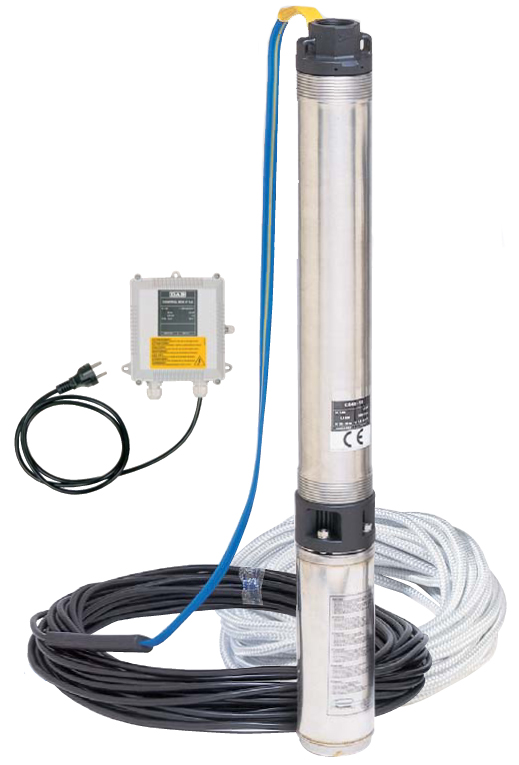

Pompe de forage 4" (100 mm)
Jetly JE-CS4 B-8M (151461)

Présentation
• Pompes immergées pour forages 4" ou plus, offrant un choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et d'arrosage

Conception
Pompe
• De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère. Chemise, arbre avec manchon d'accouplement, paliers et arasements de roues, et visserie en acier inox. Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant
• Guides paliers en matière synthétique autolubrifiés par le liquide pompé
• Bride de raccordement avec crépine incorporé en technopolymère
• Corps de pompe supérieur en technopolymère avec clapet anti-retour incorporé en résine. Couvre-câble en matériau synthétique
• Pompes conformes aux directives communautaires
• La pompe JE-CS4 B-8 M est composée de l’hydraulique de la CS4 B-8 M et d’un moteur DAB

Moteur
• De type submersible, asynchrone à 2 pôles, de marque DAB, 0,37 kW
• Entièrement en acier inox AISI 304. Rotor en cage d'écureuil, supporté par un palier/butée autocentré (type Kingsbury) conçu pour accepter des charges axiales. Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox
• La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur. Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur
• Condensateur et protection thermique sont situés dans le coffret de commande fourni en version monophasée. Protection à prévoir par l'utilisateur en version triphasée, selon normes en vigueur
• Accouplement moteur type NEMA - 4". Vitesse de circulation de l'eau autour du moteur pour son refroidissement : mini 8 cm/s
• Nombre de démarrages horaires : maxi 20. Indice de protection : IP 58
• Classe d'isolement : B. Tension de série : Mono 230 V/50 Hz
• Triphasé 400 V/50 Hz

Caractéristiques techniques
• Liquide pompé : propre, sans corps solides ou abrasifs, non agressif, non visqueux, non cristallisé et chimiquement neutre
• Plage de température du liquide pompé : de 0°C à + 30°C. Installation : dans puits, forage 4" ou plus, bassins, citernes, en position verticale
• Nombre de démarrages/horaire : maxi 20
• Hauteur max (HMT) : 49,6 m
• Débit max : 2,4 m3/h
