Coffret électrique
Flygt (Xylem) DUCTOR 1P-F

Présentation
• Le coffret électrique Ductor relevage 1P-F assure la commande et la protection d’une pompe de relevage 1300 équipée d’une thermosonde
• Puissance maximale jusqu’à 2,4 kW en version monophasée et 7,5 kW en triphasée

Conception

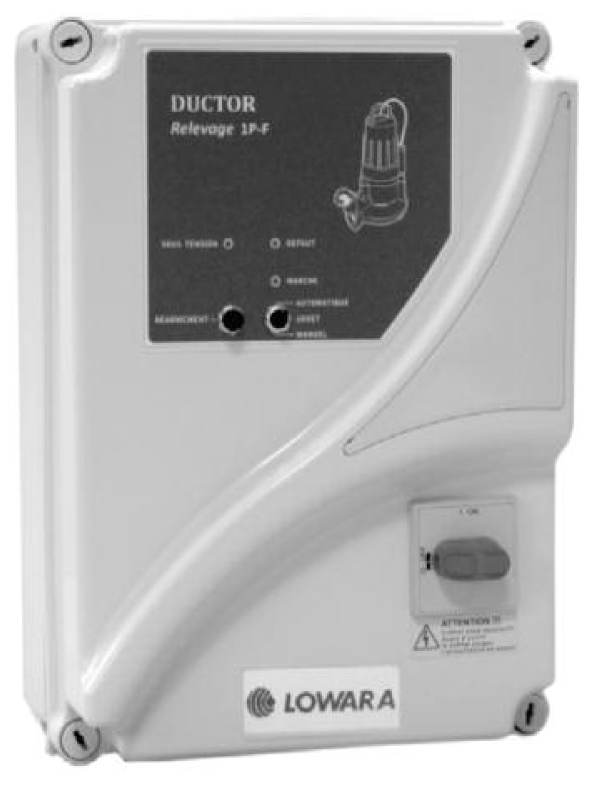

En façade
• Commande du disjoncteur moteur
• Commutateur « Manuel - Arrêt -Automatique »
• Signalisation par leds :
- Sous-tension
- Marche pompe
- Défaut pompe

A l’intérieur
• Un disjoncteur de protection contre les courts-circuits et surcharges calibré en fonction de la puissance moteur.
• Un contacteur calibré en fonction de la puissance moteur
• Un module d’automatisme assurant :
- Autorisation de fonctionnement par flotteur type NF5
- Détection de niveau haut alarme par flotteur type NF5
- Report synthèse de défaut et niveau haut par un contact sec
• Protection échauffement stator par thermosonde (ipsotherme)
• Un ou deux condensateurs (version monophasée)
• Un module électronique de sectionnement du condensateur de démarrage (version monophasée avec deux condensateurs).

Caractéristiques techniques
• Coffret en polycarbonate avec panneau de commandes et visualisations
• Alimentation : triphasée 400V (+/-10%),monophasée 230V (+/-10%)
• Protection : IP 54
• Dimensions : voir tableau
• Température ambiante : -5°C à +40°C (suivant limite prévue norme EN60439-1)
• Humidité relative maximale de 50% à +40°C (suivant limite prévue norme EN60439-1)
• Tension : Mono ou Tri
• Puissance max : 7,5 kW
• Intensité max : 16 Amp
