Pompe de relevage

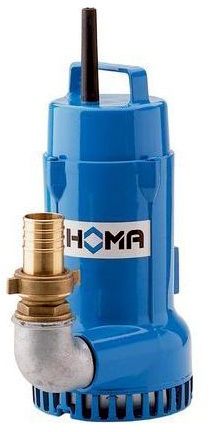

Homa Pumpen H 106 / H 117

Applications
• Relevage d’eaux claires et d’eaux peu chargées. Pompage d’eaux de drainage
• La section de passage permet l‘évacuation d’effluents chargés de particules solides jusqu’à un diamètre de 10 mm
• Vidange des caves, assèchement des fossés, puits et locaux divers. Arrosage. Evacuation d’eaux usées. Rabattement d’eaux de surface. Pompe de secours en cas d’inondations
• DIN EN 12050-2: Confirmité et conception contrôlées et approuvées par LGA, certificat No. 0220119
• Installation fixe ou mobile. Les versions W et D sont prêtes à l’emploi pour fonctionnement manuel. Les versions WA et DA sont prêtes à l‘emploi pour fonctionnement automatique contrôlé par un flotteur fourni avec la pompe
• Température du liquide: max 35°C. Densité du liquide: max 1100 kg/m3. pH du liquide: 6 – 8. Mode de fonctionnement: intermittent
• La pompe n’est pas prévue pour une utilisation en ambiance explosive ou pour des liquides inflammables
• Pour la série des pompes H 106, H 117 une gamme complète d’accessoires est disponible pour installation fixe ou mobile

Conception
• Pompe centrifuge monocellulaire à refoulement horizontal
• Roue multicanale avec une section de passage de 10 mm
• Moteur électrique submersible à bain d’huile. Indice de protection IP 68. Classe d’isolation B. Plaque à borne séparée du moteur.
• Câble: H07RN-F4G1,5 Version W: H07RN-F3G1
• Arbre surdimensionné en acier au chrome. Roulements renforcés lubrifiés à vie
• Etanchéité par 3 garnitures étanches à l‘arbre
• Matériaux: Carcasse moteur, couvercle, crépine et roue en aluminium. Arbre et visserie en acier inox. Joints en NBR
• Version W et D: Prête a l‘emploi pour fonctionnement manuel
Avec 10m de câble, boîtier de commande avec protection moteur et interrupteur “Marche-Arrêt“
• Version WA et DA: Prête à l’emploi pour fonctionnement automatique. Avec 5 m de câble et régulateur de niveau à flotteur HOMA-Nivomatik. Boîtier de commande avec protection moteur et interrupteur “Automatique-Manuel“
• Carcasse moteur : couvercle, crépine et roue en aluminium
• Arbre et visserie : aCIER iNOX
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 13 m
• Débit max : 26 m3/h
