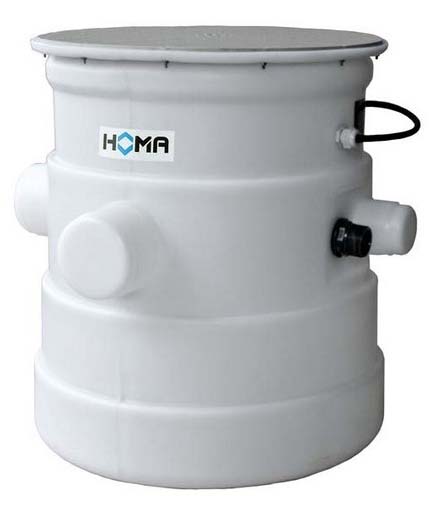

Poste de relevage
Homa SANIQUICK B / BT

Applications
• Les Saniquick B et BT Homa sont destinés au relevage des eaux usées provenant de lave-mains, machine à laver, douche ou baignoire, et des pièces situées en dessous de l’égout
• Installation: Cuve hors-sol, avec couvercle étanche aux odeurs
• Liquide pompé: Eaux claires et eaux de drainage. Température maxi­mum: 35°C jusqu’ à 60°C en pointe

Conception
• Cuve: Cuve plastique, volume 40L, avec 3 entrées DN100. Raccord DN 70 pour une ventilation éventuelle. Couvercle étanche aux odeurs. Refoule­ment 1 1/4’’M
• Pompe / Moteur: Une pompe centrifuge submersible, monocellulaire de drainage (modèle B) ou deux pompes centrifuges submersibles, monocellu­laires de drainage (modèle BT)
• Moteur submersible, 230V monophasé. Classe d’isolement F, indice de protec­tion IP68
C235, C280, CR252, H505: Roue multi-canal, passage libre 10 mm
CR360V, TP28V: Roue vortex, passage libre 20 mm ou 28 mm
• Boîtier de commande:
Modèle B (1 pompe) avec flotteur
Modèle BT (2 pompes) avec boîtier élec­tronique de commande et de protection. Régulation de niveau pneumatique, par pression. Alternance des pompes à chaque cycle et fonctionnement simul­tané des 2 pompes en cas de fort débit. Secours de la 2ème pompe en cas de défaillance de la 1ère. Relai protection moteur. Alarme visuelle et acoustique
Contact sec pour report d’alarme
Branchement du boîtier ServCom (voir accessoires). Alarme indépendante sur batterie 9V (voir accessoires)
• Cuve, 1 ou 2 pompes avec clapets anti-retour et refoulement, câble 3 ml et prise
• Cuve : Polyéthylène
• Kit d’installation : PVC
• Enveloppe moteur: Acier inox
• Roue : Composite (C 235-C 280) + Acier inox
• Arbre moteur, visserie : Acier inox
• Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 14 m
• Débit max : 25 m3/h
