Poste de relevage
Homa SANIQUICK UFT

Applications
• Le Saniquick UFT HOMA est destiné au relevage des eaux de lave mains, machine à laver, douche ou baignoire et des pièces situées sous le niveau de l’égout. Il peut être installé pour la récupération d’eau de pluie dans les caves, sous-sols, garages
• EN 12050-2: Conformité et conception contrôlées et approuvées par LGA, certificat No. 020119
• Installation: Cuve enterrable avec couvercle ajustable
• Liquide pompé: Eaux claires et eaux de drainage. Température Max. de l’effluent: 35°C, jusqu’à 60°C en pointe

Conception

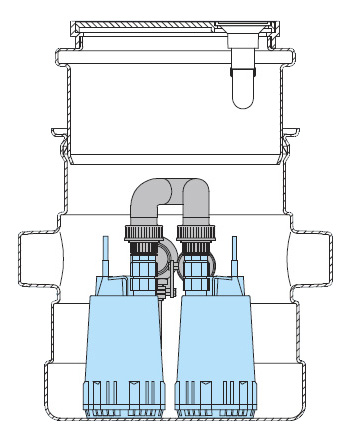

• Cuve: cuve plastique ancrable, pour éviter tout soulèvement, volume 40 l, avec 3 entrées DN 100. Raccord de l’évent DN 70 et passage de câble. Cadre de couvercle, ajustable en hauteur pour adapter parfaitement le couvercle au niveau du sol
Couvercle étanche aux odeurs, muni d’un siphon. Le couvercle peut être à carreler ou plein. Le couvercle comme le cadre sont ajustables en hauteur et peuvent pivoter à 360°, pour s’aligner avec les dalles du sol. La canalisation de refoulement, y compris le clapet anti-retour (sauf pour les pompes dont le clapet retour est intégré) est fixée sur la pompe et montée dans le module.
• Pompe/Moteur: 2 pompes centrifuges submersibles, monocellulaires de drainage, avec régulateur de niveau par flotteur intégré. Roue multi-canal ouver­te, passage libre 10 mm
Modèles C 235 – C 290 avec roue mul­ti-canal ouverte, passage libre 10 mm. Entièrement submersible, avec moteur électrique étanche et enveloppe de refroidissement. Classe d’isolement F. Indice de protection IP68
Modèle TP28 avec roue Vortex, passa­ge libre 28mm. Entièrement submer­sible, avec moteur électrique étanche, classe d’isolement F, indice de protecti­on IP68
• Coffret de commande: Coffret de commande et de contrôle des princi­pales fonctions. Régulation de niveau pneumatique avec pressostat. Permuta­tion automatique à chaque cycle. Fonctionnement des pompes en parallèle en cas de fort débit. Déclenchement automatique de la 2 ème pompe en cas de défaillance de la 1 ère . Relai de protection moteur. Alarme visuelle. Alarme acoustique. Contact sec pour report défaut. Contrôle du sens de rotation. Branchement pour ServCom (voir options)
Alarme indépendante sur batterie 9V (voir options)
• Saniquick UFT Cuve composite avec cadre et couvercle, 2 pompes avec clapet antiretour et canalisation de refoulement, coffret de commande pneumatique et alarme
• Cuve : Polyéthylène
• Kit d’installation : PVC
• Volute : Composite
• Carcasse moteur : Acier inox
• Arbre moteur, visserie : Acier inox
• Roue composite
• Kit Joints : NBR

Caractéristiques techniques
• Hauteur max (HMT) : 12 m
• Débit max : 26 m3/h
