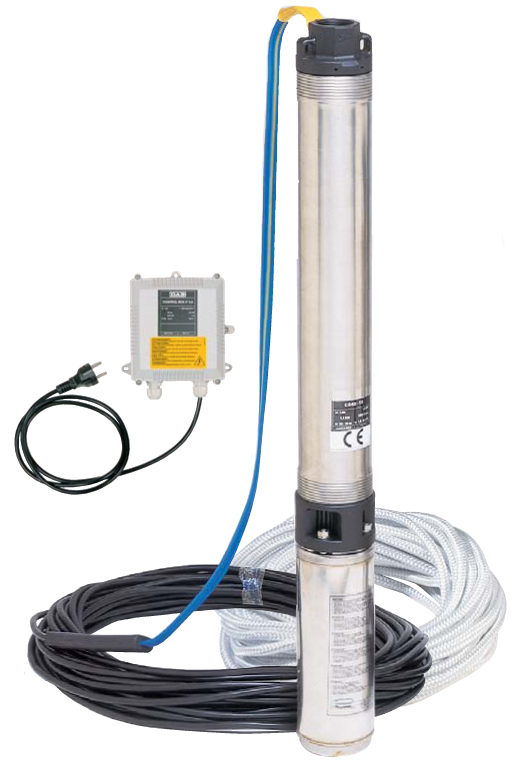

Pompe de forage
Jetly CS4

Présentation
• Pompes immergées pour forages 4" ou plus, offrant un choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et d'arrosage

Conception
Pompe
• De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère. Chemise, arbre avec manchon d'accouplement, paliers et arasements de roues, et visserie en acier inox. Anneau flottant anti-sable en matériau synthétique anti-abrasion particulièrement résistant
• Guides paliers en matière synthétique autolubrifiés par le liquide pompé
• Bride de raccordement avec crépine incorporé en technopolymère
• Corps de pompe supérieur en technopolymère avec clapet antiretour incorporé en résine. Couvre-câble en matériau synthétique
• Pompes conformes aux directives communautaires

Moteur
• De type submersible, asynchrone à 2 pôles, de marque FRANKLIN, distribué par Jetly France
• Entièrement en acier inox AISI 304. Rotor en cage d'écureuil, supporté par un palier/butée autocentré (type Kingsbury) conçu pour accepter des charges axiales. Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox
• La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur. Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur
• Condensateur et protection thermique sont situés dans le coffret de commande fourni en version monophasée. Protection à prévoir par l'utilisateur en version triphasée, selon normes en vigueur
• Accouplement moteur type NEMA - 4". Vitesse de circulation de l'eau autour du moteur pour son refroidissement : mini 8 cm/s
• Nombre de démarrages horaires : maxi 20. Indice de protection : IP 58
• Classe d'isolement : B. Tension de série : Mono 230 V/50 Hz
• Triphasé 400 V/50 Hz

Limites d'utilisation
• Liquide pompé : propre, sans corps solides ou abrasifs, non agressif, non visqueux, non cristallisé et chimiquement neutre
• Plage de température du liquide pompé : de 0°C à + 30°C. Installation : dans puits, forage 4" ou plus, bassins, citernes, en position verticale
• Nombre de démarrages/horaire : maxi 20
• Câble d’alimentation et corde nylon fournis : 15 m avec CS4 B-8 et 12, CS4 C-6 et 9, CS4 D-8 30 m avec CS4 B-16, CS4 C-13, CS4 D-13, 40 m avec CS4 B-24, CS4 C-19

Accessoires à prévoir :
• Dispositifs de surveillance de niveau : Coffret electrique Micro DSN Mono ou Tri avec électrode
• Jonction étanche en cas de prolongation du câble électrique
• Section câble d'alimentation électrique à prévoir en fonction de l’ampérage de la pompe et de la longueur de câble

Caractéristiques techniques
• Hauteur max (HMT) : 148,8 m
• Débit max : 6 m3/h
